材質	SUS,真鍮、銅、チタン、インコネル、その他
ご依頼数量	少量製作から量産まで

シムとは

シムとは、一般的には、シムプレート、シム板と呼ばれていますが、機械部品の組み立てや、て生じる部品と部品の隙間に挟み、
振動などで生じる部品間の隙間が大きくなるのを防ぐために使用されたり、同様の目的でモーターの取り付け部に使用します（モーターベースシム）。シムは一般的に、シムプレート、シム板と呼ばれています。リング形のシムはシムリングと呼ばれ、ベアリングの調整や、小さなサイズのシムリングはネジ部分の調整などに使用されています。

シム

ステンレス箔シム

スペーサーとは

スペーサーとは、シム同様、隙間に挟む器具のことを指しますが、シムより重厚な機械や器具の間に固定して使用します。
材質には、金属製・樹脂製があり、形状は板・パイプ・ネジ付き等さまざまなモノがあり、隙間の空間確保だけではなく、耐熱・絶縁・耐薬品など利用目的に合わせて選択を行います。

ステンレススペーサー

アルミスペーサー

シムは、スペーサーに比べ薄い材料を使用する分、高精度な板厚が要求されますので、
材質として、SUS304（ステンレス）のCSP材を主流に使用されています。

「こだま」がご提供できること

「こだま」は、シムスペーサーの製作内容に合わせて製作方法の選択を行い、高品質・短納期にご対応します。

1. ｔ0.005～ｔ0.3の、シムスペーサー製作が得意です。
2. 加工サイズ：φ0.4～2000×1000ｍｍ
3. SUS304H0.1t~0.2tは0.01mm刻みで材料在庫有り。高精度な板厚公差±3μが必要な場合は前もってお知らせください。
   ※材料入手に時間がかかる場合があります。
4. １枚製作から対応可能
5. 製作期間：最短翌日発送（特別価格となります）　※サイズ300×300以内
6. ステンレス系だけではなく、銅系、リボン鋼等、幅広い材質対応
7. t0.01からの極薄金属板（金属箔）への刻印。（板厚、ロット番号等の印字）

お問い合わせは、製作数を記した図面もしくはラフ図を、メールもしくはFAXで送信ください。

▼表１、SUS304　CSP材の標準板厚表（材料メーカーの自主基準であり、流通で一般入手できない板厚もあります）

SUS304　CSPの標準板厚（JIS　G　4313)
板厚　mm	0.005、0.01、0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.01、0.12、0.13、0.14、0.15、0.16、0.17、0.18、0.19、0.20、 0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50、2.0

▼表2、SUS304　CSP材のJIS板厚寸法公差表

SUS304　CSP材の板厚公差（JIS　G　4313の厚さの許容差）単位mm
板厚　mm	材料幅（250以上600未満）
0.10以上　0.16未満	±0.020
0.16以上　0.25未満	±0.030
0.25以上　0.40未満	±0.035
0.40以上　0.60未満	±0.040
0.60以上　0.80未満	±0.045
0.80以上　1.00未満	±0.050
1.00以上　1.25未満	±0.050
1.25以上　1.60以下	±0.060

SUS304H0.1t~0.2tは0.01mmの「こだま」の板厚公差は±5μです。
±3μが必要な場合は前もってお知らせください。材料入手に時間がかかる場合があります。

真鍮・銅その他材料リストは、こちらから

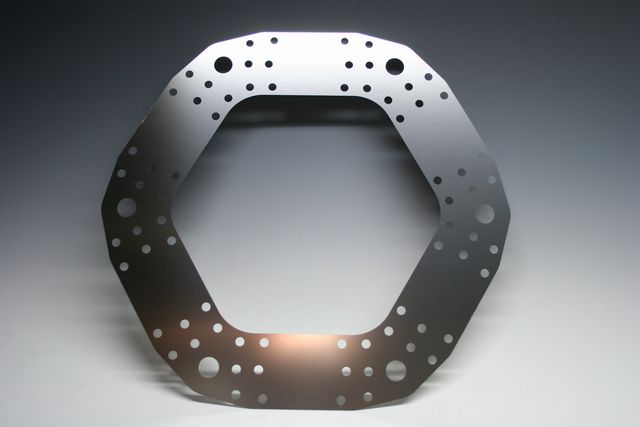

シムの種類（製作事例）

SUS304　ｔ0.02　シム

ＳＵＳ３０４　ｔ0.2　シム

ＳＵＳ３０４　ｔ0.5　シム

ＳＵＳ３０４　ｔ0.3　シム

ＳＵＳ３０４　ｔ0.18　シム

ＳＵＳ３０４　ｔ0.15　シム

SUS 304　 t0.005　シム

SUS304　 t0.1　シム

SUS304 　 t0.3　シム

SUS304 　 t0.1　シム

C1020　ｔ0.3　シム

C1720　ｔ1.2　シム

【シムリング】

ステンレスシムリング SUS304　ｔ0.08×φ220×φ200

ステンレスシムリング SUS304　ｔ0.02×φ40×φ36

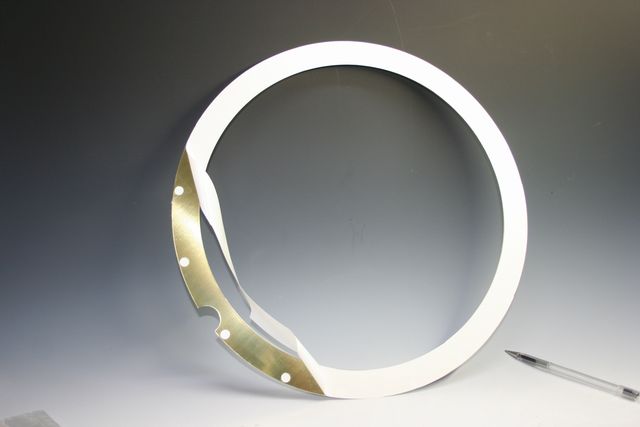

ステンレスシムリング 取付ボルト穴付き SUS304　ｔ0.1×φ250×φ200

ステンレス2分割シムリング 取付ボルト穴付き SUS304　ｔ0.05×R250×R230

ステンレスシムリング SUS304　ｔ0.08×φ220×φ200

ステンレスシムリング SUS304　ｔ0.02×φ40×φ36

ステンレスシムリング SUS304　ｔ0.3φ×φ20 中心六角穴と0.4ｍｍスリット加工

真鍮シムリング SUS304　ｔ0.3×φ8.0×φ0.35

ステンレス長方形シムリング SUS304 CSP t0.2・t0.35・t0.4

ステンレスシムリング SUS304　ｔ0.1×φ10 中央部にスリット（長穴）加工

【ベース用シム】

ステンレスベース用シム

ステンレスベース用シム

ステンレスベース用シム

ステンレスベース用シム

ステンレスベース用シム

リボン鋼ベース用シム

その他シムの製作事例は、こちらから

スペーサーの種類（製作事例）

スペーサー SUS304　ｔ3.0

スペーサー ＳＵＳ304　ｔ6.0×φ90×φ70

スペーサー ＳＫ材ｔ2.0×φ120×φ90

スペーサー SUS304
