「二重構造のストレーナー300メッシュ」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

二重構造のストレーナー300メッシュ

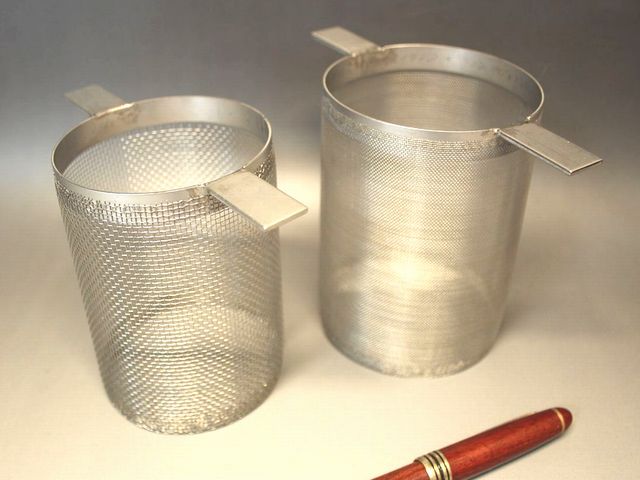

300メッシュ フィルターの製作

ステンレス製平織金網300メッシュの、メッシュフィルターの製作事例です。
メッシュ強度を上げる為、平織金網10メッシュのメッシュフィルターを別に製作をおこない、
二重構造として使用されます。

さまざまな形状・サイズに対応します

メッシュフィルターには、用途に合わせてさまざまな形状・サイズがありますが、
「こだま」では、幅広い対応を行ってきましたので、製作における治工具が揃っています。

メッシュフィルターの形状・サイズは、製作事例を、ご参考にしてください。

ラフスケッチでも見積り可能

見積書の作成には形状と各種寸法、メッシュやパンチングサイズ、
数量の情報が必要です。
図面をおこす必要は有りません。簡単な手書きのラフ画に必要事項を
記載して頂ければ大丈夫です。

見積りに必要な情報でわからない部分が有る場合には「こだま」の
営業技術が直接対応し、ご相談させていただきます。

まずはお気軽にお問合せください。

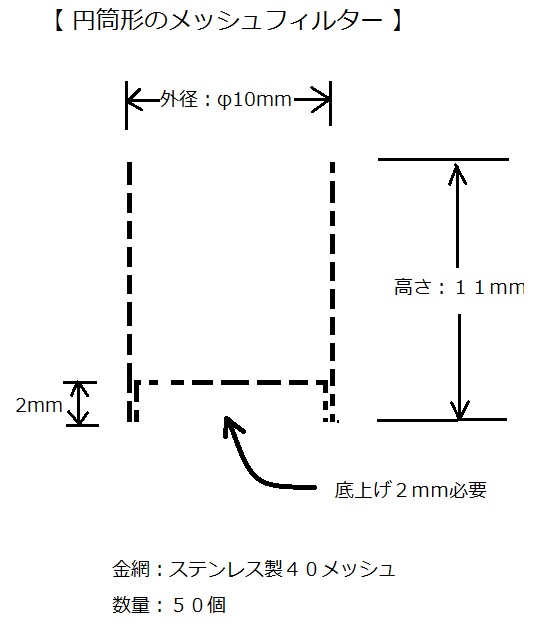

  ※見積用のラフスケッチ例

金属メッシュ 形状 型抜き加工のご相談は、こちらから




【金属メッシュフィルター使用網】


※他の金網も取り扱っておりますので、ご相談ください)

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

◆平たたみ織


メッシュ 50~500メッシュまで。
平織の織り方で横線が相接触して並べられているもの。

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)
メッシュ 線径 通過粒球子参考値
  縦×横
Warp×Shute
mm μm
50 MESH 10 × 50 0.80 / 0.55 360
64 MESH 12 × 64 0.58 / 0.43 300
80 MESH 14 × 80 0.45 / 0.35 250
90 MESH 15 × 90 0.40 / 0.30 200
100 MESH 16 × 100 0.35 / 0.28 200
110 MESH 22 × 110 0.35 / 0.25 160
24 × 110 0.35 / 0.25 155
120 MESH 24 × 120 0.33 / 0.25 150
136 MESH 32 × 136 0.32 / 0.21 122
150 MESH 30 × 150 0.26 / 0.19 125
160 MESH 30 × 160 0.23 / 0.17 110
180 MESH 42 × 180 0.30 / 0.165 85
200 MESH 24 × 200 0.22 / 0.14 88
40 × 200 0.18 / 0.14 90
250 MESH 50 × 250 0.14 / 0.11 78
300 MESH 50 × 300 0.14 / 0.09 68
500 MESH 80 × 500 0.094 / 0.055 36



◆綾たたみ織


メッシュ 100~3600メッシュまで。(製作可能範囲)

(畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。)

メッシュ 線径 通過粒球子参考値
  縦×横
Warp×Shute
mm μm
150 MESH 20 × 150 0.45 / 0.35 138
200 MESH 20 × 200 0.35 / 0.28 115
250 MESH 20 × 250 0.25 / 0.21 87
30 × 250 0.25 / 0.21 85
300 MESH 30 × 300 0.26 / 0.19 77
360 MESH 32 × 360 0.23 / 0.15 55
400 MESH 40 × 400 0.19 / 0.13 58
500 MESH 50 × 500 0.14 / 0.11 46
600 MESH 60 × 600 0.13 / 0.09 38
80 × 600 0.12 / 0.09 35
700 MESH 80 × 700 0.10 / 0.075 32
800 MESH 100 × 800 0.10 / 0.07 22
165 × 800 0.07 / 0.05 25
1000 MESH 120 × 1000 0.08 / 0.053 20
1200 MESH 150 × 1200 0.065 / 0.045 16
1400 MESH 165 × 1400 0.07 / 0.04 15
200 × 1400 0.07 / 0.04 14
1480 MESH 165 × 1480 0.065 / 0.04 13
1550 MESH 165 × 1550 0.065 / 0.035 13
1600 MESH 250 × 1600 0.055 / 0.037 13
2000 MESH 200 × 2000 0.05 / 0.028 12
2300 MESH 325 × 2300 0.035 / 0.025 5.0
2600 MESH 350 × 2600 0.03 / 0.022 4.9
3000 MESH 400 × 3000 0.03 / 0.018 4.5
3600 MESH 510 × 3600 0.025 / 0.015 4.0
