| 材質 | SUS304 |
|---|---|
| ご依頼数量 | １５個 |

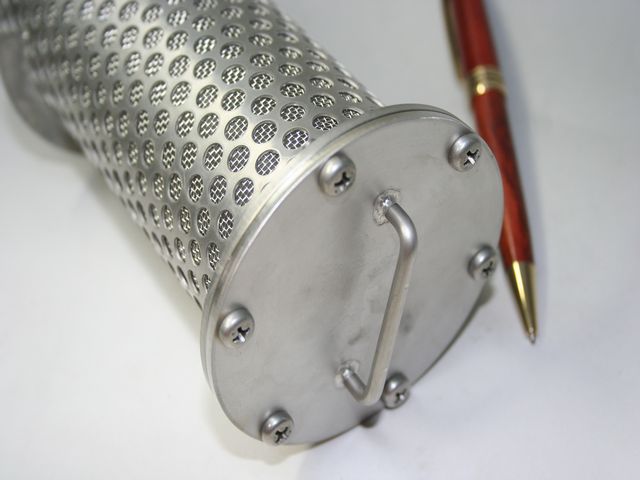

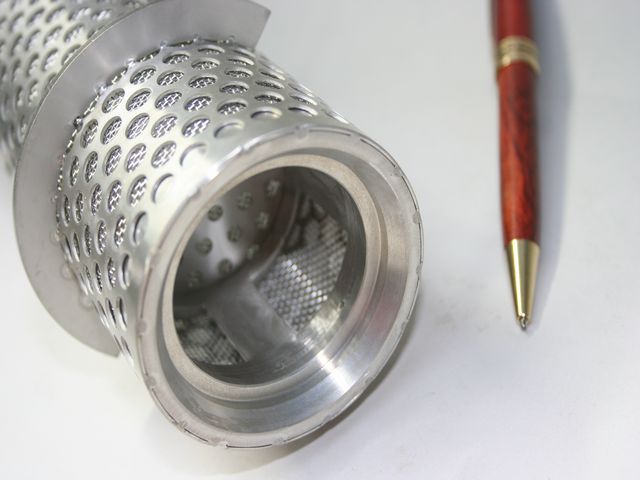

プラント機器に使用されている、流体用テンポラリーストレーナーメッシュの機能向上のため、考案された特殊構造に対し製作を行った事例です。構造としては、胴体外側にｔ0.8×φ6.0千鳥90°のパンチングメタルを使用して、線径0.45、80メッシュを内張りで取付を行い、従来使用されていたテンポラリーストレーナーメッシュから、取外し容易で上部な構造に仕上がっています。
量産での対応しか出来ないと言われた。製造が中止になった。特注製作したい。
ストレーナー単体での購入が出来ない等の理由で、お困りのお客様，
「こだま」は、１個からのお見積もり・製作が可能です。
「こだま」は、さまざまな形状のストレーナーを、初期費用を必要としない「金型レス」で製作します。
（国内・海外対応）
※指定サイズの深絞りの形状部品などを使用する場合には、簡易金型の製作を行い対応します。
ストレーナーフィルターのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ（下記参照）・パンチングサイズ（板厚・穴径×穴と穴の間隔）などがわかる図面 を
送付いただければ、お見積もりいたします。※個数・詳細内容等をご記載ください。
また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、送付下さい。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。
※メッシュサイズの事前確認が出来ない場合は、サンプルを破壊して確認しなければなりませんので、予めご了承ください。
手書きラフ図での問合せ例
画像を使用した図での問合せ例
金属メッシュ 形状 型抜き加工のご相談は、こちらから
ストレーナー フィルターの材質は、流体や気体のろ過器として使用するケースが多いので、SUS304、SUS316が主流ですが、
航空機や熱交換器等の高温環境で使用される場合には、インコネルを使用します。また、海水や酸系の薬品を使用する装置に使用す場合にはチタンが使用されています。
メッシュストレーナーの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。
穴径（D）：材料にあけた穴の径（大きさ）。丸・四角・六角形などさまざまなものがありますが、
メッシュストレーナーに使用されるのは、大半が丸です。
ピッチ（P）：穴と穴の中心の間隔。mm単位で指定されるので、8ｍｍであればP8と指定します。
フチ：穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。
板厚：材料の厚み
材質：SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。
パンチング穴の配列
パンチング穴の配列は、千鳥（チドリ）と称される互い違いに穴ががあいたものがあり、
穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。
特殊な配列・穴の形やサイズにも対応可能、ご相談に応じています。
並列
千鳥90°
千鳥60°
目開き w： 2つの縦線又は横線の内寸
線 径 d：金網ワイヤーの直径
ピッチ p：ワイヤーの間隔
メッシュ（金網）
メッシュサイズを示す、〇〇メッシュとは
■金属の中心から中心の25.4mm(1ｲﾝﾁ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635ﾒｯｼｭで目開きが20ﾐｸﾛﾝがありますが、これ以上細いものも別注となります。
ストレーナー メッシュに、一般的に使用されるメッシュ（金網）として、平たたみ織と、
綾たたみ織のサイズを記載しています。
（他の金網も取り扱っておりますので、ご相談ください）
（畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）
| ◆平たたみ織
メッシュ 50～500メッシュまで。 |
|||
| メッシュ | 線径 | 通過粒球子参考値 | |
| 縦×横 Warp×Shute |
ｍｍ | μm | |
| 50 MESH | 10 × 50 | 0.80 / 0.55 | 360 |
| 64 MESH | 12 × 64 | 0.58 / 0.43 | 300 |
| 80 MESH | 14 × 80 | 0.45 / 0.35 | 250 |
| 90 MESH | 15 × 90 | 0.40 / 0.30 | 200 |
| 100 MESH | 16 × 100 | 0.35 / 0.28 | 200 |
| 110 MESH | 22 × 110 | 0.35 / 0.25 | 160 |
| 24 × 110 | 0.35 / 0.25 | 155 | |
| 120 MESH | 24 × 120 | 0.33 / 0.25 | 150 |
| 136 MESH | 32 × 136 | 0.32 / 0.21 | 122 |
| 150 MESH | 30 × 150 | 0.26 / 0.19 | 125 |
| 160 MESH | 30 × 160 | 0.23 / 0.17 | 110 |
| 180 MESH | 42 × 180 | 0.30 / 0.165 | 85 |
| 200 MESH | 24 × 200 | 0.22 / 0.14 | 88 |
| 40 × 200 | 0.18 / 0.14 | 90 | |
| 250 MESH | 50 × 250 | 0.14 / 0.11 | 78 |
| 300 MESH | 50 × 300 | 0.14 / 0.09 | 68 |
| 500 MESH | 80 × 500 | 0.094 / 0.055 | 36 |
（畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）
|
◆綾たたみ織 メッシュ 100～3600メッシュまで。(製作可能範囲) （畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。） |
|||
| メッシュ | 線径 | 通過粒球子参考値 | |
| 縦×横 Warp×Shute |
ｍｍ | μm | |
| 150 MESH | 20 × 150 | 0.45 / 0.35 | 138 |
| 200 MESH | 20 × 200 | 0.35 / 0.28 | 115 |
| 250 MESH | 20 × 250 | 0.25 / 0.21 | 87 |
| 30 × 250 | 0.25 / 0.21 | 85 | |
| 300 MESH | 30 × 300 | 0.26 / 0.19 | 77 |
| 360 MESH | 32 × 360 | 0.23 / 0.15 | 55 |
| 400 MESH | 40 × 400 | 0.19 / 0.13 | 58 |
| 500 MESH | 50 × 500 | 0.14 / 0.11 | 46 |
| 600 MESH | 60 × 600 | 0.13 / 0.09 | 38 |
| 80 × 600 | 0.12 / 0.09 | 35 | |
| 700 MESH | 80 × 700 | 0.10 / 0.075 | 32 |
| 800 MESH | 100 × 800 | 0.10 / 0.07 | 22 |
| 165 × 800 | 0.07 / 0.05 | 25 | |
| 1000 MESH | 120 × 1000 | 0.08 / 0.053 | 20 |
| 1200 MESH | 150 × 1200 | 0.065 / 0.045 | 16 |
| 1400 MESH | 165 × 1400 | 0.07 / 0.04 | 15 |
| 200 × 1400 | 0.07 / 0.04 | 14 | |
| 1480 MESH | 165 × 1480 | 0.065 / 0.04 | 13 |
| 1550 MESH | 165 × 1550 | 0.065 / 0.035 | 13 |
| 1600 MESH | 250 × 1600 | 0.055 / 0.037 | 13 |
| 2000 MESH | 200 × 2000 | 0.05 / 0.028 | 12 |
| 2300 MESH | 325 × 2300 | 0.035 / 0.025 | 5.0 |
| 2600 MESH | 350 × 2600 | 0.03 / 0.022 | 4.9 |
| 3000 MESH | 400 × 3000 | 0.03 / 0.018 | 4.5 |
| 3600 MESH | 510 × 3600 | 0.025 / 0.015 | 4.0 |
1.豊富な薄板金属の在庫
2.金型レス・簡易金型製作、板バネ・薄板金属部品の1個～約2000個製作
3.製作内容に合わせた、適切な製作方法の選択4.製品に合わせた、溶接方法の選択（溶接サイト技術情報）
5.熱処理及び、表面処理（対応不可な場合もあります）
6.材料分析
7.全国対応
