特殊形状のストレーナーメッシュ製作技術

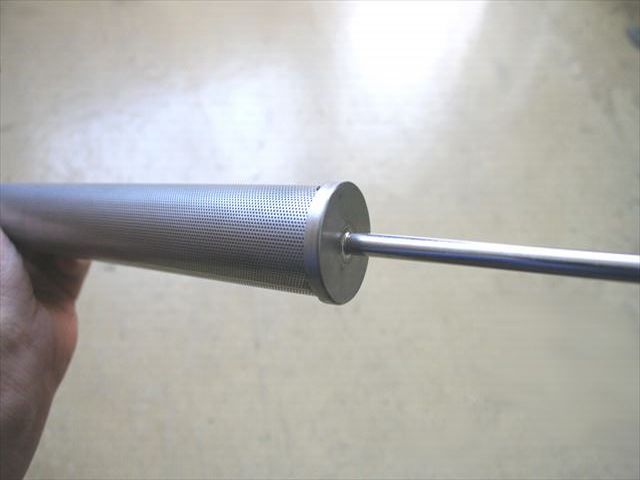

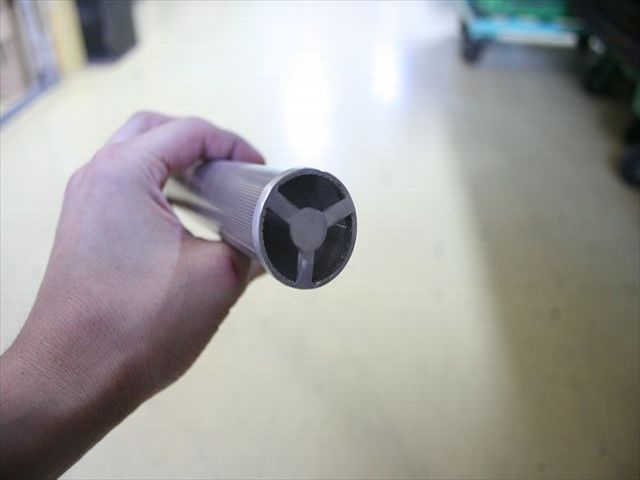

プラント機器に使用されている、気体用ストレーナーメッシュの機能向上のため、考案された特殊構造に対し、製作を行った事例です。構造としては、胴体外側にφ2.0千鳥90°を使用して、線径0.35、100メッシュを内張りで製作を行い、排気部としてφ6.0のステンレスパイプを胴体外側中央に取り付けています。

１個からのストレーナーフィルター製作

量産での対応しか出来ないと言われた。製造が中止になった。特注製作したい。
ストレーナー単体での購入が出来ない等の理由で、お困りのお客様，
「こだま」は、１個からのお見積もり・製作が可能です。

「こだま」は、さまざまな形状のストレーナーを、初期費用を必要としない「金型レス」で製作します。
（国内・海外対応）
※指定サイズの深絞りの形状部品などを使用する場合には、簡易金型の製作を行い対応します。

【お問い合わせ方法】

パンチングストレーナーのお問い合わせ・お見積もり依頼の際には本体構造、
材質、メッシュ（下記参照）・パンチングサイズ（穴径×穴と穴の間隔）などがわかる図面 を
送付いただければ、お見積もりいたします。

また、図面が無い場合には、手描きのラフスケッチを送付ください。サンプルがある場合は、
送付下さい（メッシュ サイズは破壊しないと確認ができません）。
※サンプルは、納品時ご返却。ご注文に至らなかった場合は、着払いで返送となります。

金属メッシュ　形状　型抜き加工のご相談は、こちらから

メッシュの材質

ストレーナー フィルターの材質は、流体や気体のろ過器として使用するケースが多いので、SUS304、SUS316が主流ですが、
航空機や熱交換器等の高温環境で使用される場合には、インコネルを使用します。また、海水や酸系の薬品を使用する装置に使用す場合にはチタンが使用されています。

ストレーナー フィルターに使用されるパンチングメタル

メッシュストレーナーの胴体に使用される、パンチングメタルの選定の項目をご紹介します。
分かりずらい内容がありましたら、お問合せいただければ対応可能です。

穴径（D）：材料にあけた穴の径（大きさ）。丸・四角・六角形などさまざまなものがありますが、 メッシュストレーナーに使用されるのは、大半が丸です。 ピッチ（P）：穴と穴の中心の間隔。mm単位で指定されるので、8ｍｍであればP8と指定します。 フチ：穴の打ち抜き範囲の周囲、余白部分。余白なしもありますが、穴は半欠けになります。 板厚：材料の厚み 材質：SUS304を主流に、SUS316、チタン合金、インコネルなどが使用されています。

パンチング穴の配列 パンチング穴の配列は、千鳥（チドリ）と称される互い違いに穴ががあいたものがあり、 穴の位置は、60°千鳥や90°千鳥が主流です。また、穴が並列に並んだものも一般的に使用されています。 特殊な配列・穴の形やサイズにも対応可能範囲、ご相談に応じています。

並列　　　　　　　　　　　　　　千鳥90°　　　　　　　　　　　　　千鳥60°

ストレーナー フィルターに使用されるメッシュサイズ

目開き w： 2つの縦線又は横線の内寸 線　径 d：金網ワイヤーの直径 ピッチ p：ワイヤーの間隔

メッシュ（金網）

メッシュサイズを示す、〇〇メッシュとは
■金属の中心から中心の25.4mm(1ｲﾝﾁ)間の一辺の網目の数
■金網線の太さによっても目開きが異なりますので、使用目的によって線の太さとメッシュとが決まります。
■網目の細いものは0.02mmφ線×635ﾒｯｼｭで目開きが20ﾐｸﾛﾝがありますが、これ以上細いものも別注となります。

【金属メッシュフィルター使用網】

（他の金網も取り扱っておりますので、ご相談ください）

金属メッシュフィルターや篩(ふるい)の素材として、広く利用されている金網として、
平たたみ織と、綾たたみ織のサイズをご紹介します。

フィルター用金網

◆平たたみ織 メッシュ　50～500メッシュまで。 平織の織り方で横線が相接触して並べられているもの。
メッシュ		線径	通過粒球子参考値
	縦×横 Warp×Shute	ｍｍ	μm
50 MESH	10 × 50	0.80 / 0.55	360
64 MESH	12 × 64	0.58 / 0.43	300
80 MESH	14 × 80	0.45 / 0.35	250
90 MESH	15 × 90	0.40 / 0.30	200
100 MESH	16 × 100	0.35 / 0.28	200
110 MESH	22 × 110	0.35 / 0.25	160
	24 × 110	0.35 / 0.25	155
120 MESH	24 × 120	0.33 / 0.25	150
136 MESH	32 × 136	0.32 / 0.21	122
150 MESH	30 × 150	0.26 / 0.19	125
160 MESH	30 × 160	0.23 / 0.17	110
180 MESH	42 × 180	0.30 / 0.165	85
200 MESH	24 × 200	0.22 / 0.14	88
	40 × 200	0.18 / 0.14	90
250 MESH	50 × 250	0.14 / 0.11	78
300 MESH	50 × 300	0.14 / 0.09	68
500 MESH	80 × 500	0.094 / 0.055	36

（畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）

◆綾たたみ織 　 メッシュ　100～3600メッシュまで。(製作可能範囲) （畳織の開き目寸法には正確さに問題がありますので参考値を表示してあります。）
メッシュ		線径	通過粒球子参考値
	縦×横 Warp×Shute	ｍｍ	μm
150 MESH	20 × 150	0.45 / 0.35	138
200 MESH	20 × 200	0.35 / 0.28	115
250 MESH	20 × 250	0.25 / 0.21	87
	30 × 250	0.25 / 0.21	85
300 MESH	30 × 300	0.26 / 0.19	77
360 MESH	32 × 360	0.23 / 0.15	55
400 MESH	40 × 400	0.19 / 0.13	58
500 MESH	50 × 500	0.14 / 0.11	46
600 MESH	60 × 600	0.13 / 0.09	38
	80 × 600	0.12 / 0.09	35
700 MESH	80 × 700	0.10 / 0.075	32
800 MESH	100 × 800	0.10 / 0.07	22
	165 × 800	0.07 / 0.05	25
1000 MESH	120 × 1000	0.08 / 0.053	20
1200 MESH	150 × 1200	0.065 / 0.045	16
1400 MESH	165 × 1400	0.07 / 0.04	15
	200 × 1400	0.07 / 0.04	14
1480 MESH	165 × 1480	0.065 / 0.04	13
1550 MESH	165 × 1550	0.065 / 0.035	13
1600 MESH	250 × 1600	0.055 / 0.037	13
2000 MESH	200 × 2000	0.05 / 0.028	12
2300 MESH	325 × 2300	0.035 / 0.025	5.0
2600 MESH	350 × 2600	0.03 / 0.022	4.9
3000 MESH	400 × 3000	0.03 / 0.018	4.5
3600 MESH	510 × 3600	0.025 / 0.015	4.0
