| 材質 | SUS３０４ 3/4H ｔ0.2 |
|---|---|
| ご依頼数量 | ３０個 |

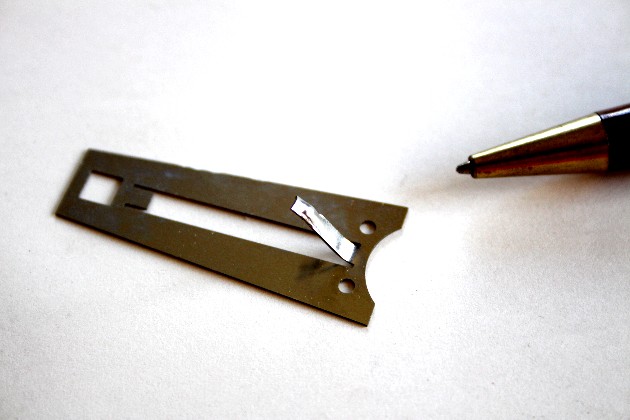

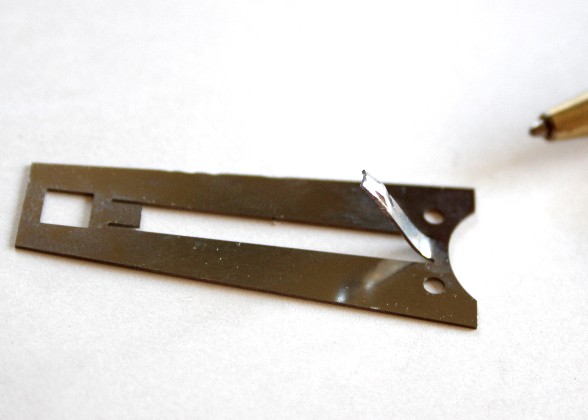

ステンレス板バネの製作事例です。
対象物への接触部分をピンポイントにするため、
曲げお越し先端に絞り成形を施しています。
通常、金型となると板厚が変わるごとに金型が必要となり、
2種類を作るとなると現実離れした金額になるため、製作できません。
しかし、弊社では、金型レスもしくは簡易金型を用いることにより
イニシャルコストを押え、試作品製作・限定製作を容易にすることが出来ます。
今回は、６本の爪と板バネをパイプに装着するためのR部分を
金型レス加工と簡易金型により、２種類の板厚をご依頼企業さまの予算内に
抑えることが可能となりました。
海外での試作品・試作機をアッセンブリを行うので、直接送って欲しいという依頼もございます。
こだま製作所では、国内はもちろんですが、海外に支店をお持ちの企業様に対しましても、
ご対応致しております。但し、海外発送の場合、手続き等に時間が掛かる場合が
ございますので、予めご了承ください。
※失敗しない板バネの設計については、こちらから
※板バネの形状については、こちらから
※板バネの製作事例は、こちらから
※取り扱い材料は、こちらから
ステンレス系の薄板・板金パーツや、ステンレス系板バネにはSUS304-CSPが最もよく利用されていますが、板バネにはバネ特性の低い順に1/2H，3/4H，Hと一般的には、３段階で、用途に応じて使用されています。
シムに使用する材料としてもSUS304-CSPが一般的で、2Ｂ材に対し材料費はある程度高くなりますが、板厚精度が高いことから、ご指定の無い場合弊社ではCSP材を使用しています。
また、SUS304 CSPよりさらに高いバネ特を要する板バネには、SUS301 CSPを使用しています。
SUS301もSUS304と同じくバネ特性は一般的に３段階で用途に応じて利用されています。
詳しくはこちらから
鉄系板バネとしてはＳＵＰ材となりますが、薄板バネ材としては入手困難な板厚もありますので、弊社ではお客様ご承諾の上、類似材として曲げ成形の多い板バネにはSK材（生材）を使用し、成形後焼き入れ焼き戻しの処理を行い、主に平板の形状カットのみの板バネには焼き入れリボ鋼をよく使用しています。
Ｓｋ材とはバネ用炭素鋼帯の一種で、焼入れリボン鋼とはバネ用炭素鋼帯に熱処理（焼入れ焼戻し）を施して製造される焼入鋼帯で、主に薄板バネや、ゼンマイバネ、刃物に使用されています。
詳しくはこちらから
