| 材質 | SUS304 1/2H t0.3 |
|---|---|
| ご依頼数量 | 90個 |

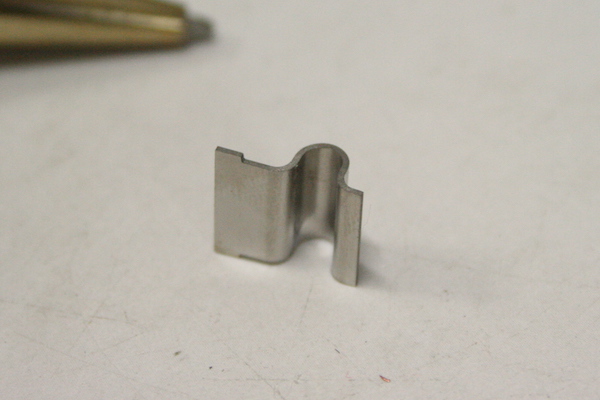

事例は簡易金型を製作し、成形を行ったスタンレス板バネの製作事例です。「こだま」では可能な限り金型レス（金型費不要）の
曲げ加工を行いますが、金型レスでは困難な箇所については、 簡易金型で対応しています。簡易金型は本作金型とは違い、
試作品などの少量製作に特化した金型のため、 金型費はローコストに、精度は金型と同等の精度で加工が出来ます。
板バネの試作において、曲げの数が増えるほど製作費が上がり、細かい曲げ加工も製作費が上がる要素になります。
少量生産の場合、プレス加工とは違い１箇所ずつ曲げることが多いため、できるだけシンプルな形状にすると、製作費を抑えることができます。
※失敗しない板バネの設計については、こちらから
※板バネの形状については、こちらから
※板バネの製作事例は、こちらから
※取り扱い材料は、こちらから
ステンレス系の薄板・板金パーツや、ステンレス系板バネにはSUS304-CSPが最もよく利用されていますが、板バネにはバネ特性の低い順に1/2H，3/4H，Hと一般的には、３段階で、用途に応じて使用されています。
シムに使用する材料としてもSUS304-CSPが一般的で、2Ｂ材に対し材料費はある程度高くなりますが、板厚精度が高いことから、ご指定の無い場合弊社ではCSP材を使用しています。
また、SUS304 CSPよりさらに高いバネ特を要する板バネには、SUS301 CSPを使用しています。
SUS301もSUS304と同じくバネ特性は一般的に３段階で用途に応じて利用されています。
詳しくはこちらから
鉄系板バネとしてはＳＵＰ材となりますが、薄板バネ材としては入手困難な板厚もありますので、弊社ではお客様ご承諾の上、類似材として曲げ成形の多い板バネにはSK材（生材）を使用し、成形後焼き入れ焼き戻しの処理を行い、主に平板の形状カットのみの板バネには焼き入れリボ鋼をよく使用しています。
Ｓｋ材とはバネ用炭素鋼帯の一種で、焼入れリボン鋼とはバネ用炭素鋼帯に熱処理（焼入れ焼戻し）を施して製造される焼入鋼帯で、主に薄板バネや、ゼンマイバネ、刃物に使用されています。
詳しくはこちらから
