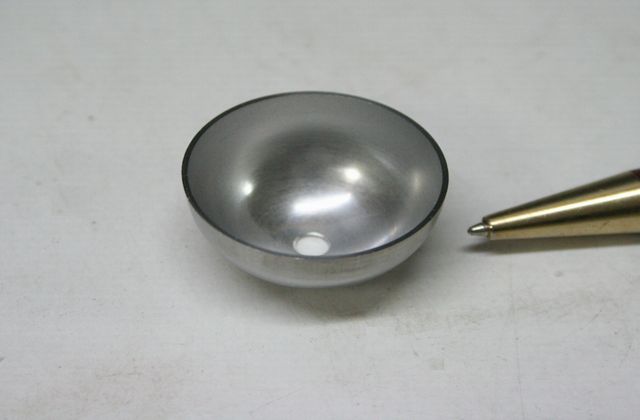

φ26×ｔ1.0　ステンレス半球の穴あけ加工など、追加工が可能です。

他サイズでも、対応可能ですので、お気軽にご相談ください！

規格サイズ一覧

ステンレス半球キャップ 球体半部の形状。ストレート部分はありません。 ※カエリ取りは行っておりません。

ステンレス球 半球キャップ２個を重ねて、溶接で接合を行ったもの

φ450（ｔ2.0）・φ500（ｔ2.0）・φ600（ｔ2.0）
ヘラ絞り加工として半球のみ対応可能です。
※サイズにより、納期のかかるモノがありますので、ご了承ください

プレス品外観について（Φ400まで）

プレス品未研磨（Φ300半球）

表裏面に、プレス加工によるスリ傷が入ります。

裏面

へら絞り加工品の、外観について（Φ450以上）

へら絞り品未研磨の表面（Φ500半球）

裏面

球体は、半球を２つ重ね合わせて全周溶接しております。
そのため、未研磨の場合は溶接部分がそのまま残ります。
鏡面研磨まではいらないけど、溶接痕は除去したいという場合は、写真のように溶接部分だけ研磨することも可能です。

ステンレス球体（半球合わせ溶接）：未研磨

溶接ビード研磨（ご要望により対応します）

追加工について（研磨・穴加工）

絞り加工だけでなく、その後の研磨や穴加工も可能な範囲で行なっております。球体への加工も可能です。

１）研磨加工

球体の鏡面研磨 φ70球体（SUS304　ｔ1.0）鏡面仕上げ ※プレス→溶接→鏡面研磨

ヘアライン加工（100個以上から） φ80半球キャップ（SUS304　ｔ1.0）　 HL（ヘアライン）仕上げ ※HL仕上げは１００個からの対応となります。

２）穴あけ加工

φ26キャップへの穴あけ

φ300キャップへの穴あけ

φ250キャップへの縦穴・横穴あけ

φ80球体へのボルトの溶接

※穴のサイズは物理的可能範囲、自由なサイズをあけることが出来ます。
※仕様によりますが、多穴加工も対応可能です。

３）溶接キャプの２分割

半球を、2分割に切断可能

各部品の溶接加工などの追加工も、可能な範囲承っておりますので、ご相談ください。
パンチングメタルでの成形も可能な限り承っております。

お問い合わせ方法

１）溶接キャップ　もしくは　球体　を指定
２）材質
３）サイズ（径）
４）数量

開口部：バフ処理もしくは、バレル研磨が必要な場合、開口部（切り口）は、二次加工で溶接を行われる場合が多いので、シャープエッジになっています。
問い合わせフォームの「お問い合せ内容」に記載して、送信下さい！

溶接キャップ球体を、必要数に応じてお届けします。 （画像は、未研磨なので重ねています）

鏡面球体梱包
