| 材質 | C1100 t2.0 |
|---|---|
| ご依頼数量 | １０個 |

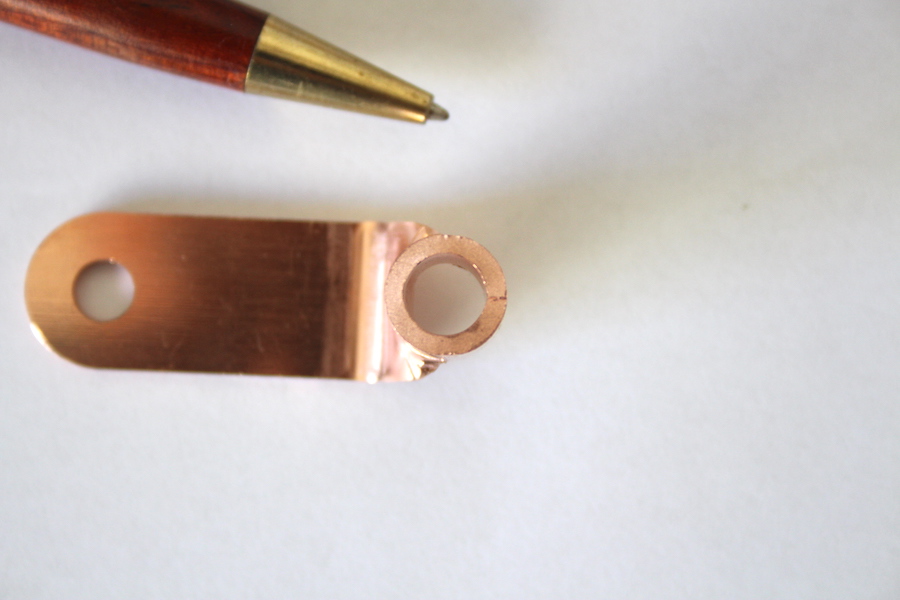

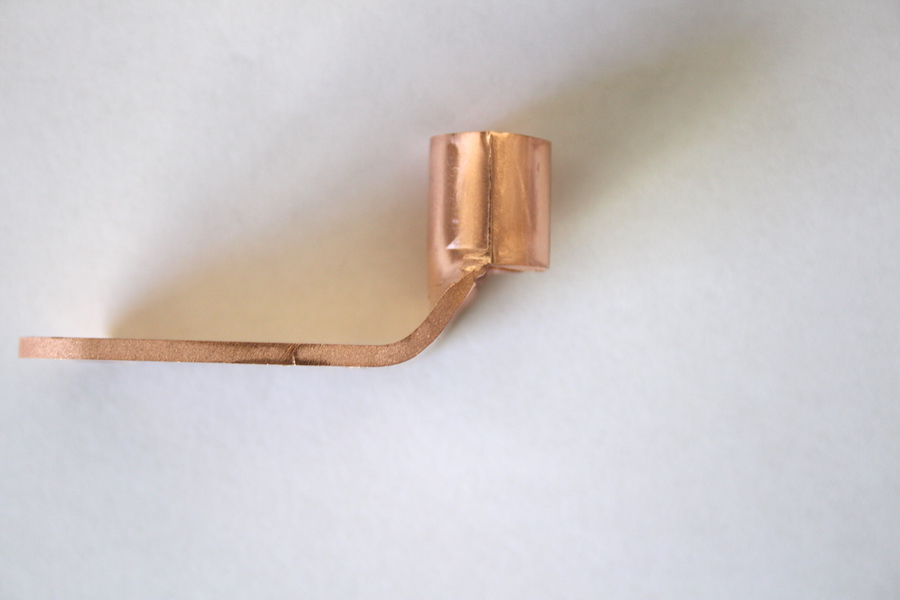

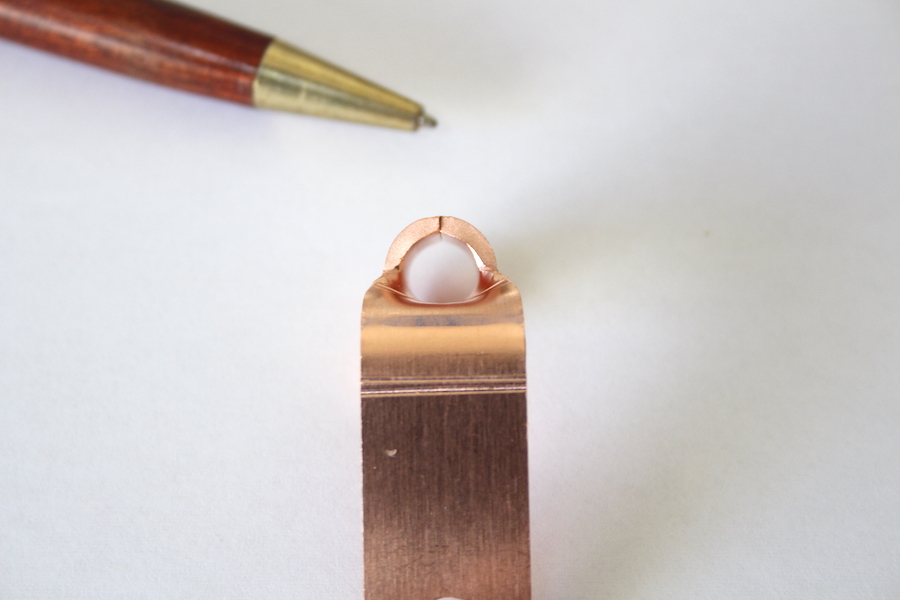

板厚２ミリの厚板接点端子の製作を行いました。形状カットはワイヤーカットで曲げは簡易金型を製作して加工した事例です。
レーザー、エッチング、ワイヤーカット、プレスなど様々な加工にご対応しており、数量や仕様に合わせてそれぞれの加工方法の特徴を活かした加工方法で、板金加工を行います。
金型レス・簡易金型で板バネを製作することにより、金型プレス加工であれば1.5ヶ月〜2ヶ月掛かるような加工も２週間ほどで加工が可能です。１週間以内のご対応も可能な形状もありますので、お気軽にお問い合わせください。
金型レス・簡易金型は、初期費用を抑えたり短納期化だけでなく、小ロットに特化した加工方法ですので、最小ロットは１個から加工は可能です。ただし、その分加工費がその数量に掛かってしまいますので単価は上がります。
無酸素銅はブスバーや端子などによく使われる材質で、銅の純度が高く導電性に優れている材料ですが、その分柔らかく、バネ性は、ほぼありません。
| 比重 | 8.94 |
|---|---|
| 熱膨張係数 （20〜300℃）10-6/K |
17.7 |
| 熱伝導度 （20℃）W/(m・K) |
391 |
| 体積抵抗率 μΩ・m |
0.0171 |
| 導電率 %IACS |
101 |
| 縦弾性係数 Gpa |
118 |
| 引張試験 | 曲げ試験＊1 | 硬さ試験（参考） | |||||
|---|---|---|---|---|---|---|---|
| 厚さ mm |
引張強さ N/mm2 |
伸び ％ |
厚さ mm |
曲げ角度 | 内側半径 | 厚さ mm |
硬さ＊2 HV |
| 0.10以上 0.15未満 | 215〜285 | 15以上 | 2.0以下 | 180° | 厚さの0.5倍 | 0.30以上 | 55〜100 |
| 0.15以上 0.30未満 | 20以上 | ||||||
| 0.30以上 4.0以下 | 215〜275 | 25以上 | |||||
無酸素銅やタフピッチ銅に比べて導電率は劣りますが、バネ性が必要な接点に使用されます。また、導電性の向上や酸化防止を目的に金メッキなどを施すことも少なくありません。
| バネ用ベリリウム銅，リン青銅、及び洋白の標準板厚 | |
|---|---|
| 材質 | C1720、C1700、C7701，C7521，C5210，C5191 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 真鍮 | |
|---|---|
| 材質 | C2801 |
| 板厚 mm | 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10 |
| タフピッチ銅 | |
|---|---|
| 材質 | C1100 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 無酸素銅 | |
|---|---|
| 材質 | C1020 |
| 板厚mm | 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0 |
| 板厚mm | 材料幅200以下 C1700，C1720 |
材料幅400以下 C5210，C7701 |
|---|---|---|
| 0.05以上 0.08以下 | ±0.005 | |
| 0.08を越え 0.15以下 | ±0.008 | |
| 0.15を越え 0.25以下 | ±0.013 | |
| 0.25を越え 0.4以下 | ±0.018 | |
| 0.4を越え 0.55以下 | ±0.020 | |
| 0.55を越え 0.7以下 | ±0.025 | |
| 0.7を越え 0.9以下 | ±0.030 | |
| 0.9を越え 1.2以下 | ±0.035 | |
| 1.2を越え 1.5以下 | ±0.045 | |
| 1.5を越え 2以下 | ±0.050 | |
| 種類の記号 | 調質記号 | 硬度（Hv） | 引張強さ （N／㎜2） |
伸び（％） |
|---|---|---|---|---|
| C5191（りん青銅2種） | 1/2H | 150～205 | 490～610 | 20％以上 |
| H | 180～230 | 590以上 | 8％以上 | |
| C5210（バネ用りん青銅） | 1/2H | 140～205 | 470～610 | 27％以上 |
| H | 185～235 | 590以上 | 20％以上 | |
| C7521（洋白2種） | 1/2H | 120～180 | 440～570 | 5％以上 |
| H | 150～210 | 540～640 | 3％以上 | |
| C7701（バネ用洋白） | 1/2H | 150～210 | 540～655 | 8％以上 |
| H | 180～240 | 630～735 | 4％以上 | |
| C1700（ベリリューム銅） 時効効果処理後 |
1/4H | 330～410 | 1100以上 | 2％以上 |
| H | 360～430 | 1230以上 | - | |
| C1720（ベリリューム銅） 時効効果処理後 |
1/2H | 345～430 | 1180以上 | 2％以上 |
| H | 380～450 | 1270以上 | - |
