シムは、産業機器のモーターの高さ調整（モーターベース用シム）、シャフトの長さ調整（シムリング）、機械そのものの高さ調整（ベース用シム）など使用します。使用箇所によってサイズ（形状含む）・材質・板厚は、さまざまです。
※以下、モーターベース用シムは、ベース用シムと表記
ベース用シムは、モーターなど機械に設置してから、その隙間に横から挿入することが多いので、取付ボルトを交わすための穴は、U字長孔になっているものを使用しますが、機械が小型の場合には、丸孔になっているものを使用することもあります。
ベース用シムのさまざまな形状
 SUS長孔形シム |
 SUS長孔形シム |
 ステンレス長孔形シム |
 ステンレス丸孔形シム |
 ステンレス丸孔形シム |
 ステンレス丸孔形シム |
 ステンレス丸孔形シム |
 ステンレス丸孔形シム |
その他、シムの製作事例はこちらから
産業機器のシャフトや、円形胴体部の高さ調整などに使用されますので、サイズ・板厚、または材質もさまざまです。
シムリングのさまざまなサイズ（形状含む）
 ステンレス シムリング ｔ0.05×φ126×φ120 |
 固定ボルト逃がし孔付き ステンレス シムリング ｔ0.2×φ280×φ220×D12（孔） |
 ステンレス ハーフ形シムリング ｔ0.02×R140×R100 |
 固定ボルト逃がし孔付き ステンレス ハーフ形シムリング ｔ0.1×R210×R180×D8.5（孔） |
 ステンレス シムリング ｔ0.03×φ44×φ40 |
 ステンレス シムリング ｔ0.15×φ7.0×φ0.35 |
 ステンレスシムリング 外側：φ1.0×φ0.6 内側の円形シムは、φ0.4 |
 ステンレス シムリング ｔ0.5×φ10×スリット幅1.2 |

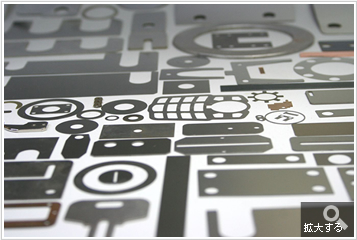

産業機器の、形状・大きさに合わせて、さまざまな形状のシムが使用されています・
異形シムのさまざまな形状
 異形シム 各種 SUS304 ｔ0.2 |
 異形シム SUS304 ｔ0.02 |
 異形シム リボン鋼 ｔ0.1 |
 異形シム リボン鋼 ｔ0.3 |
 異形シム SUS304 ｔ0.3 |
 異形シム SUS304 ｔ0.2 |
機械調整用シムの材質は、ステンレスが主流ですが、産業機器の使用環境や用途によって、他の材質も使用されています。
 りん青銅シム C5210 t0.3 |
 銅シムリング C1100 ｔ0.1 |
 ベリリュム銅シムプレート C1720 t1.2 |
 真鍮シムリングと、シムプレート C2801 ｔ0.3 |
 チタンシムリング TP-340C ｔ0.5 |
 インコネルシムリング インコネル600 ｔ0.2 |
お問い合わせは、製作数を記した図面もしくはラフ図を、メールもしくはFAXで送信ください。
| 鉄系 | SPCC（鉄）、ブリキ(スズ鍍金鋼材)、SK（生・焼き入れリボン鋼） |
| ステンレス系 | SUS304：BA、1/2H 3/4H・H・EH |
| SUS301：1/2H・3/4H・H・EH | |
| SUS316、SUS631、SUS430、SUS410 | |
| パーマロイ材 | 42アロイ、50アロイ、インコネル、インバー |
| 銅系 | C1100P(タフピッチ銅) |
| C2801(真鍮) | |
| C5210P（りん青銅板二種）、C5210(バネ用りん青銅板) | |
| C7521(洋白板二種)、C7701（バネ用洋白板） | |
| C1700/C1720(バネ用ベリリューム銅) | |
| その他 | チタン、チタンバネ、モリブデン |
弊社へのご質問の多い材質、またはご依頼いただく製品の
主流材質の性質を記載していますので参考にしてください。
