- 極小ステンレスへら絞り SUS304 t１．０
- 【SUS304 t１．０】【300個】

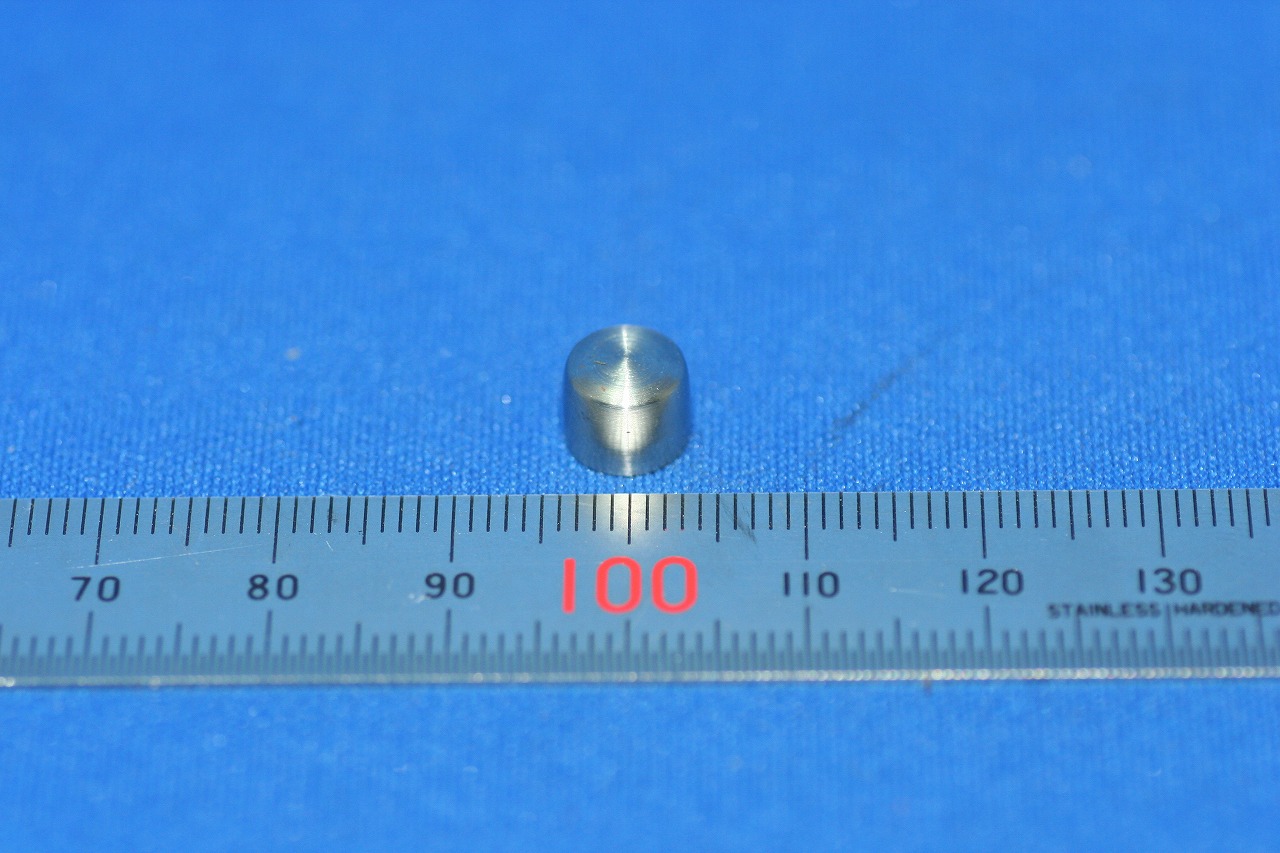

- 極小のステンレスのへら絞りです。内径が６ｍｍ深さが１０ｍｍ
です。径が小さいため絞るのが困難で、工程を２工程にして、
工具も工夫して絞っています。製品精度を出すためにさらに
研究している所です。
試...
続きを読む
- ステンレスへら絞り SUS３０４ t０．８
- 【SUS３０４ t０．８】【250個】

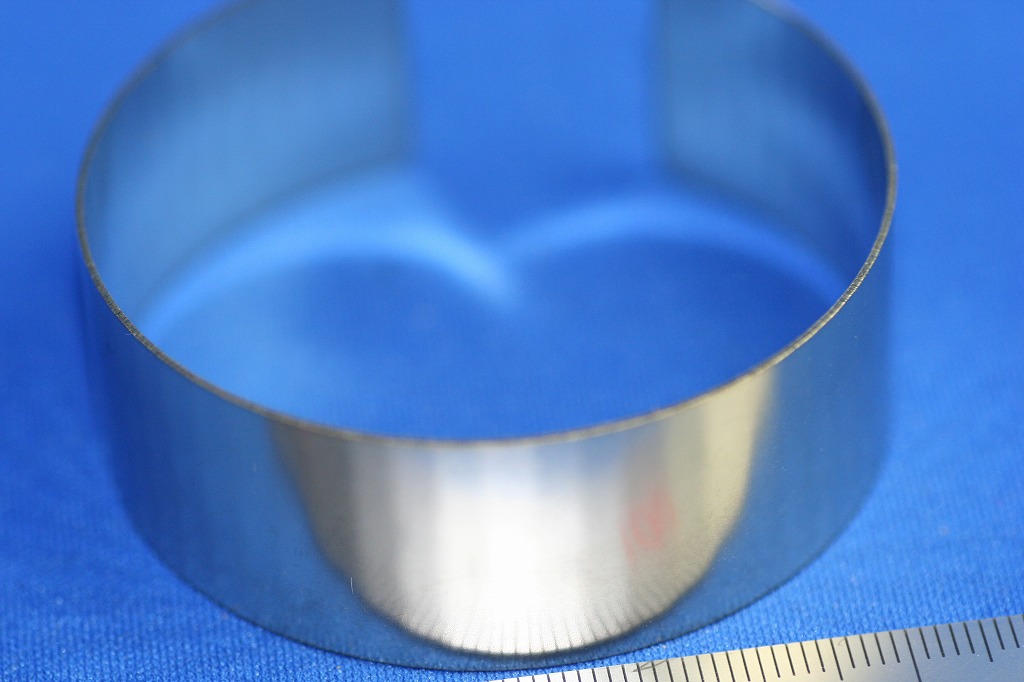

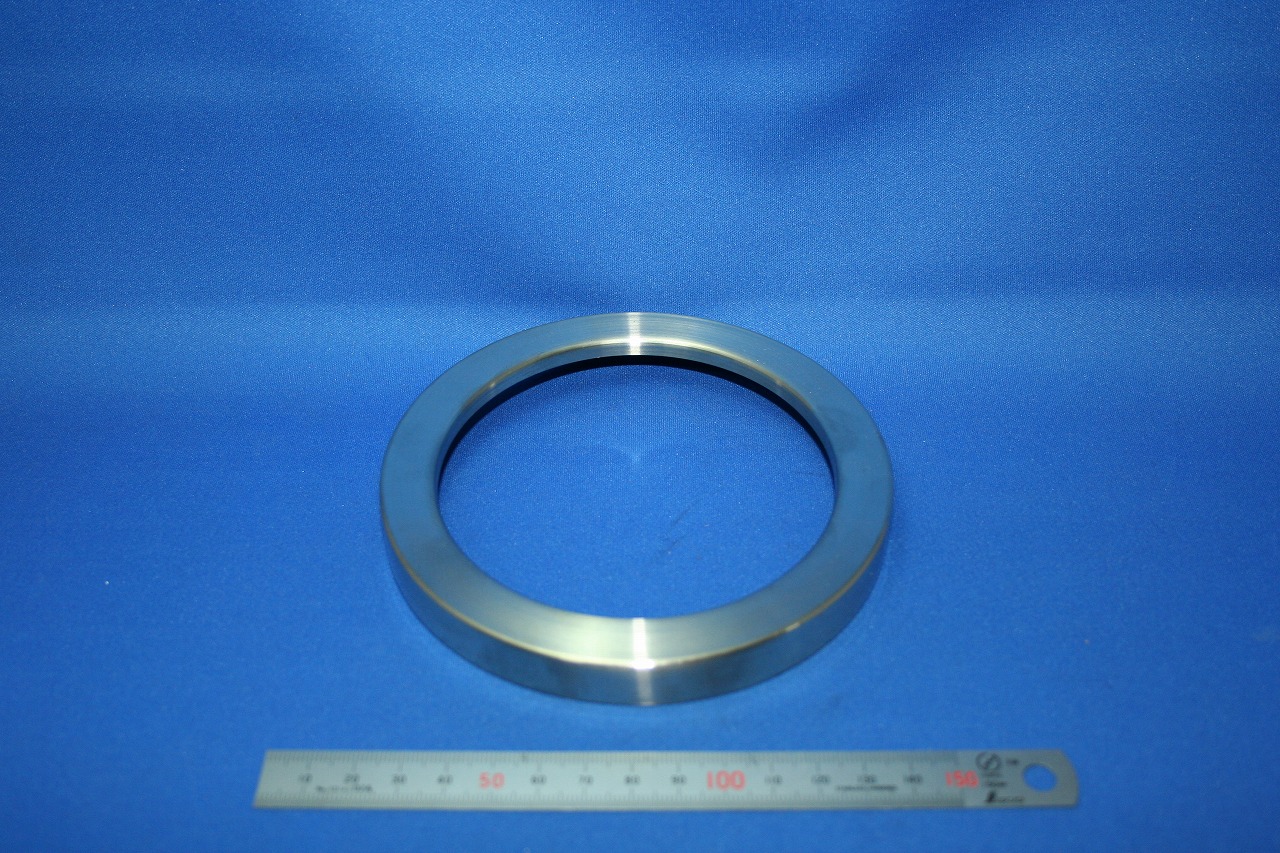

- ステンレスのリング形状のへら絞りです。中心部分を９０ｍｍで
プレス抜きをした後、内側に折り曲げています。折り曲げの時、
表面の部分が平面になるように、調整しながら絞っています。。
ロット数５０個
続きを読む
- 鉄のへら絞り SPC t１．０
- 【SPC t１．０】【２００個】
- へら絞り加工とは、サークル状にカットした鉄板を回転させて
（てこ）と言う工具を使って、回転している金型に、材料を、押し当てて
製品を製作する、加工方法です。上の写真の製品はへら絞り加工
では、よくある...
続きを読む
- ステンレスへら絞り SUS３０４MK t１．０
- 【SUS３０４MK t１．０】【２０個】

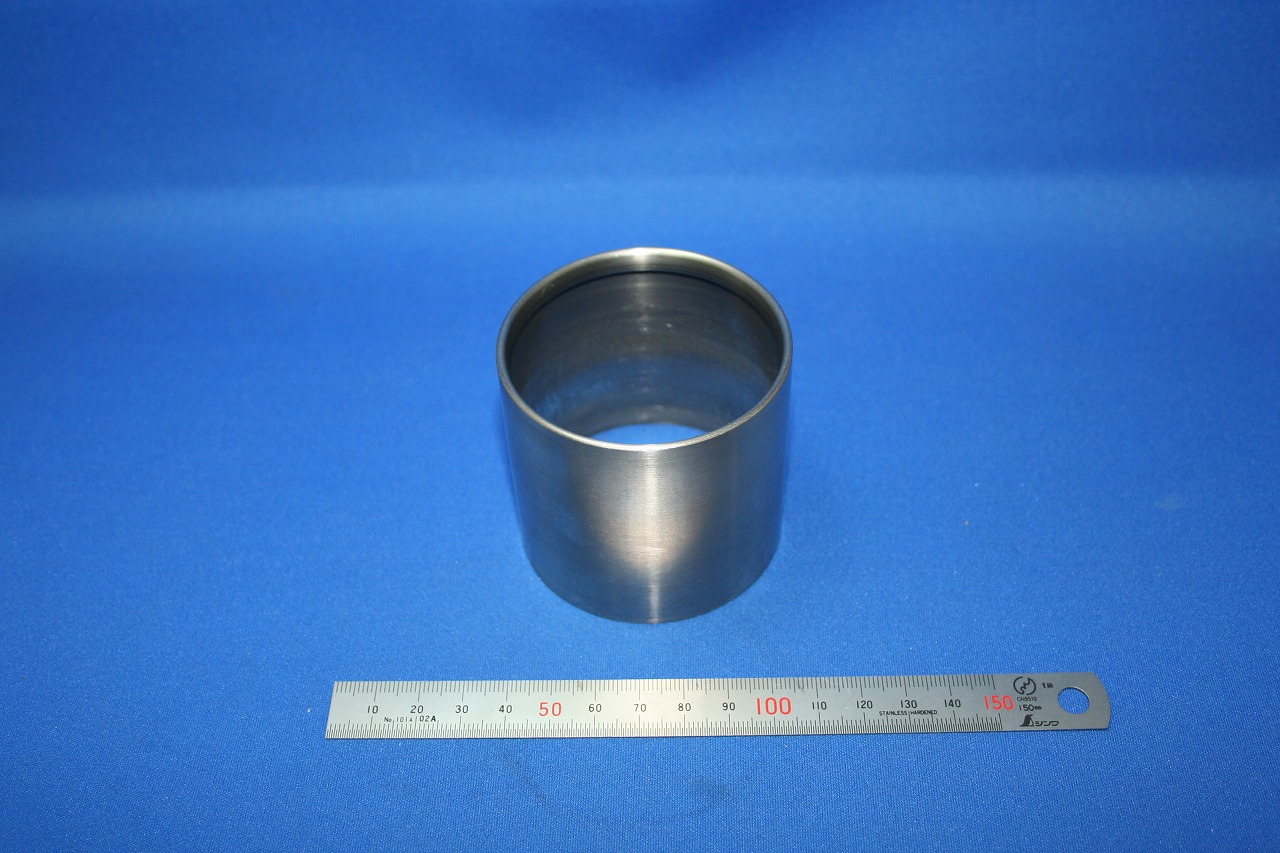

- ステンレスのへら絞りで深さが８０ｍｍ径が１４０ｍｍです。
絞り終わりの部分が、ステンレスの材料の反発により跳ね上がる
のを、金型の調整で、ストレートに仕上げています。
ロット数２０個
続きを読む
- ステンレスへら絞り SUS３０４ t１．０
- 【SUS３０４ t１．０】【５０個】

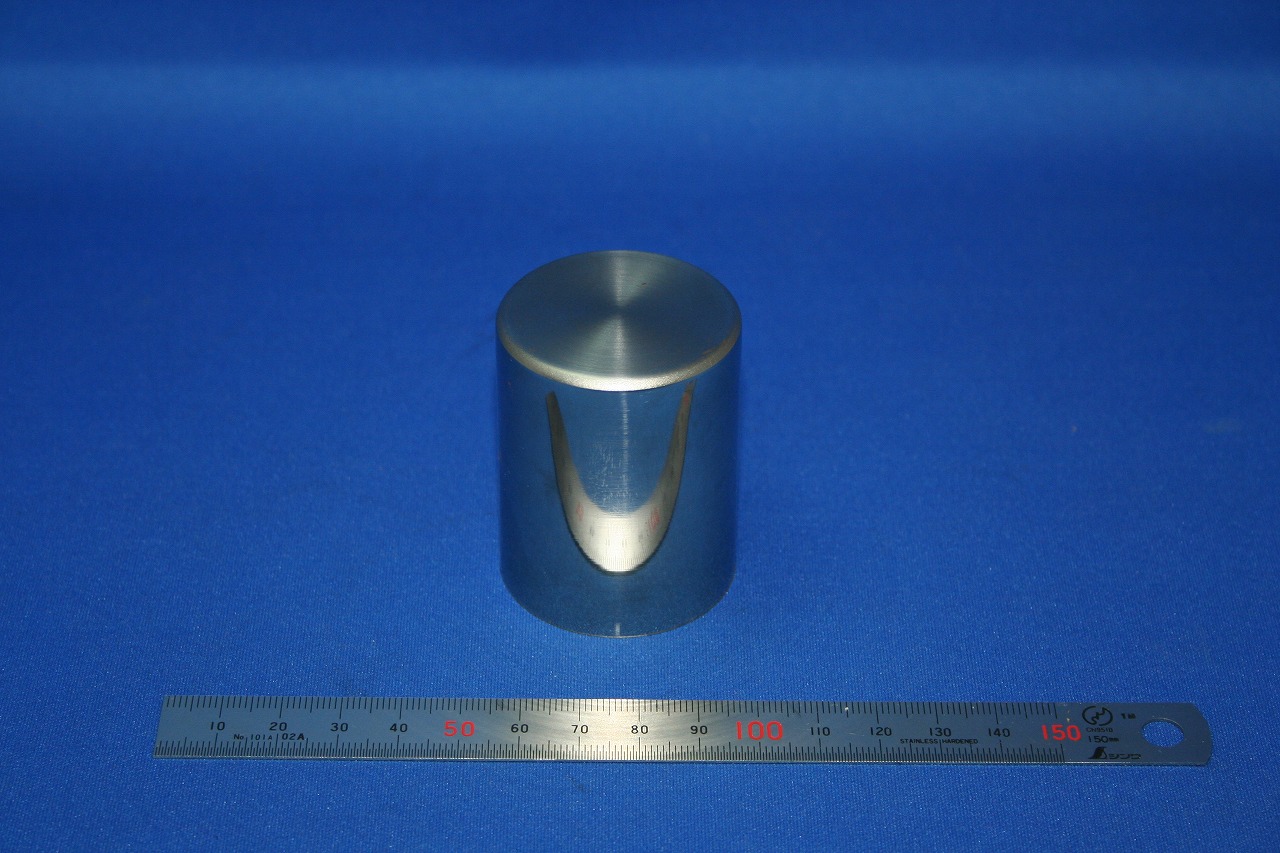

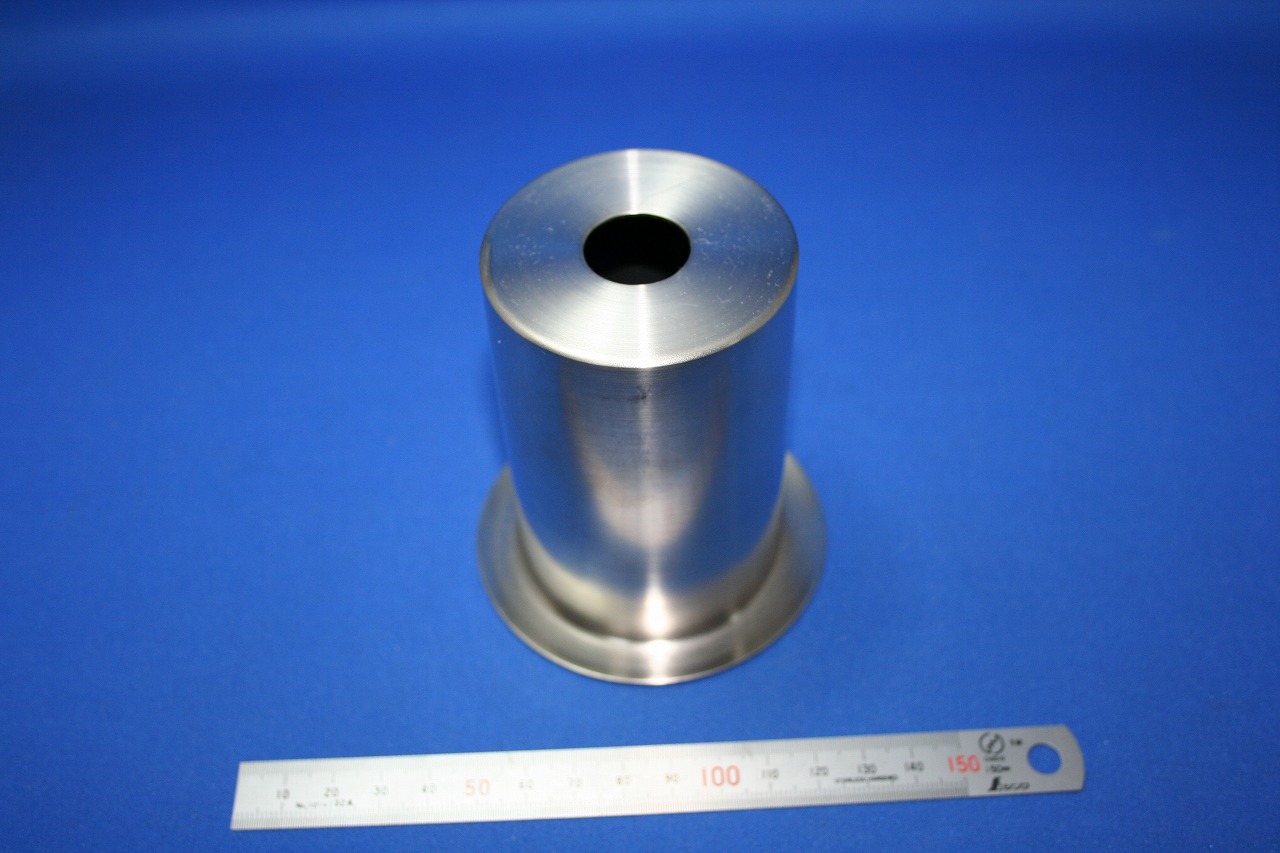

- ステンレスのへら絞りで深さ６０ｍｍ径６５ｍｍです。開口部分を
内に折り曲げています。始めにストレートに絞り、底の部分を
５５ｍｍでプレス抜きをし、最後に内曲げをしています。ステンレス
のため、折り曲げ...
続きを読む

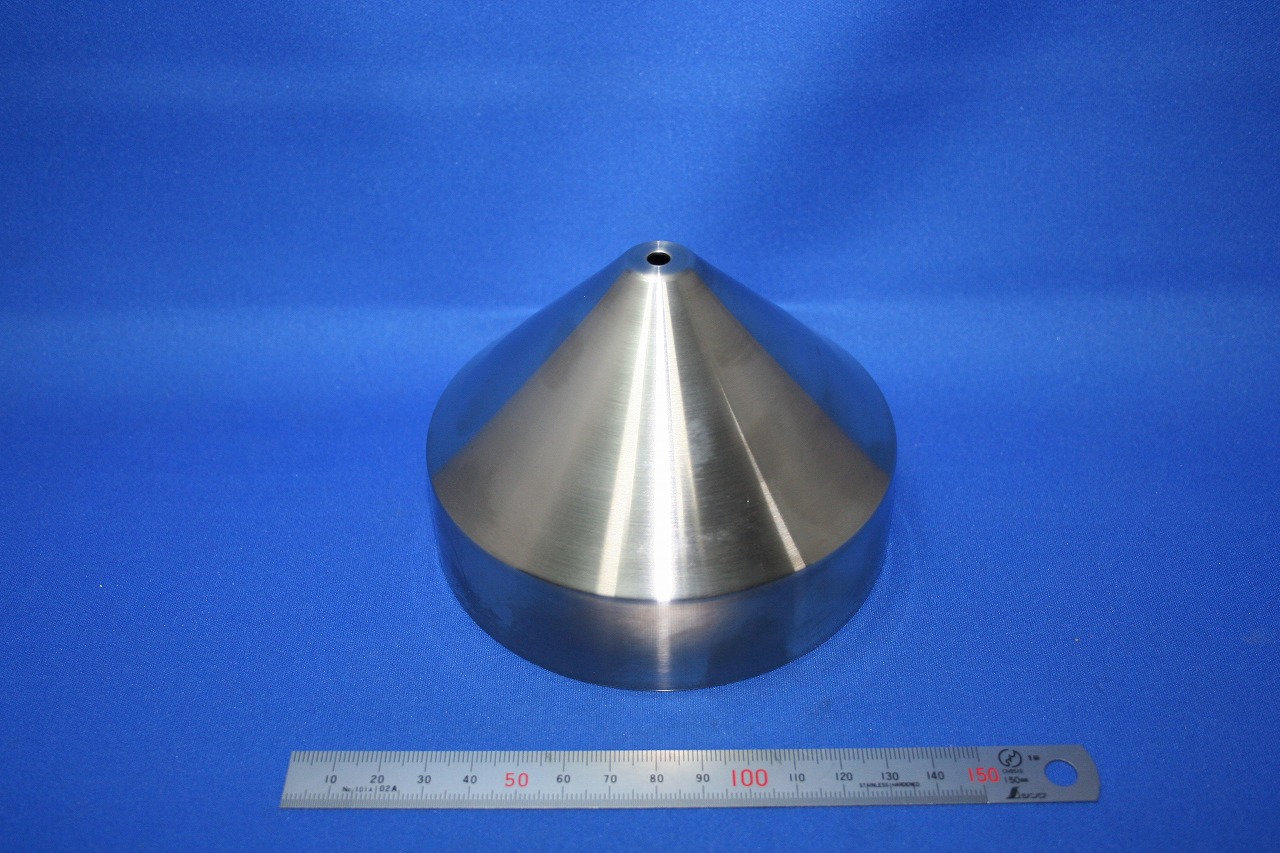

- ステンレスへら絞り SUS３０４MK ｔ１．０
- 【ステンレス】【200個】

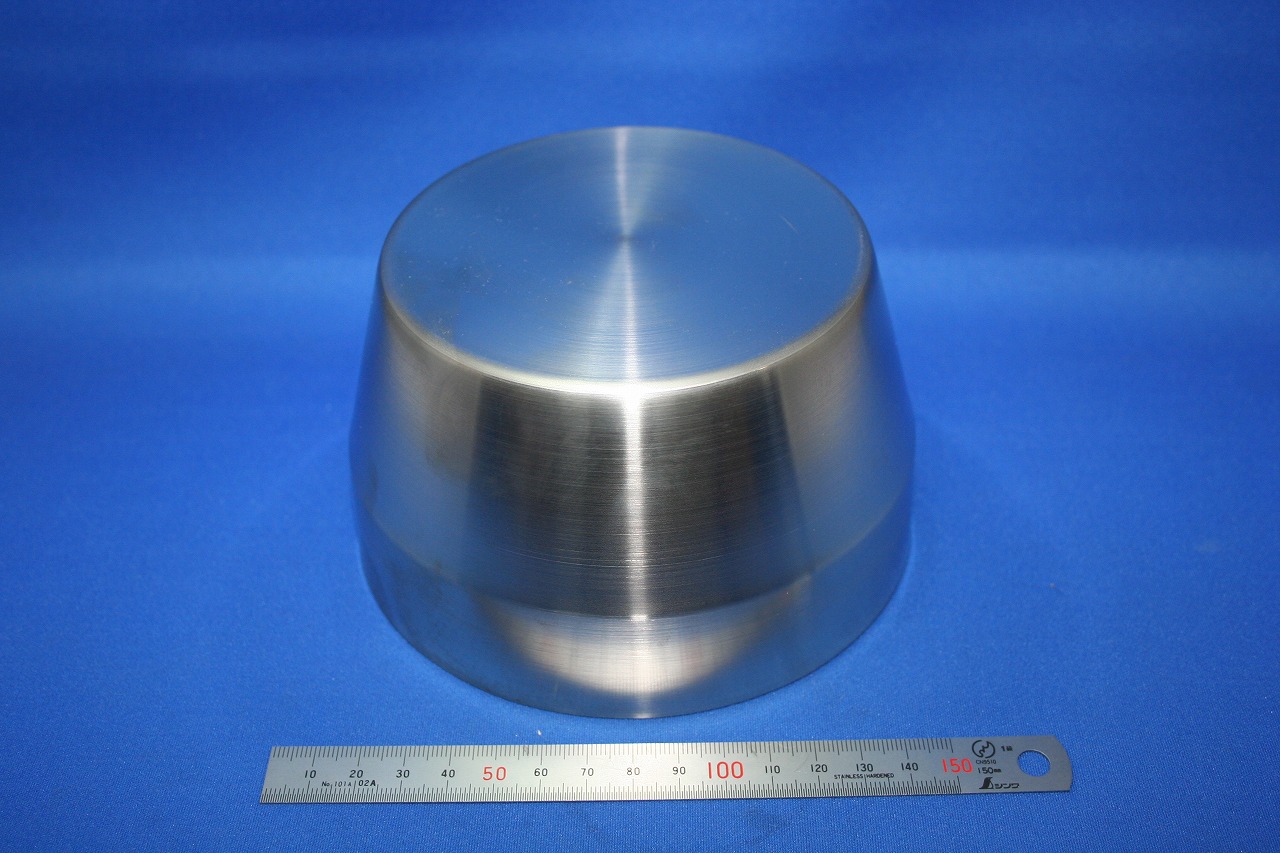

- ステンレスのへら絞りで、深さ７５ｍｍ、、先端部の径１５ｍｍ、開口部の
径１１５ｍｍの製品です。先端部からのテーパー部まで絞り、
開口部の跳ね上がりを小さくするためと、ストレート部分を絞り易くするために...
続きを読む

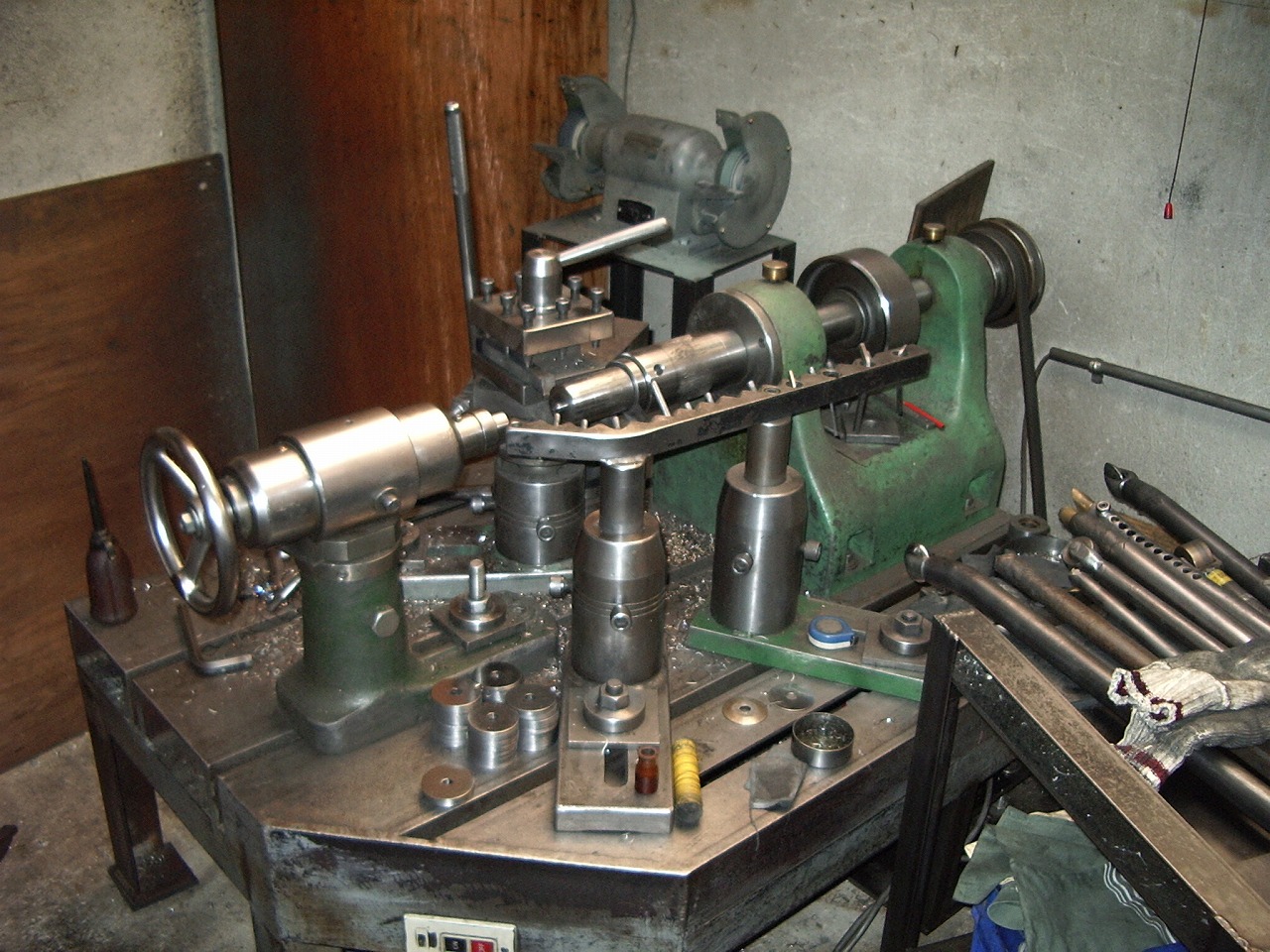

- へら絞り機（手絞り専用）
- へら絞り機（手絞り）です。写真のようにシンプルな機械で右方向にある、てこと呼ばれる
パイプを使って、絞ります。機械はセンターが回転するだけで、すべてが手動で製品を
製作していくので、職人の経験と技術に...
続きを読む
- へら絞り加工 AL t１・０
- 【AL t１・０】【１００個】
- アルミの反射板の試作です。この写真のような反射板は
へら絞り（手絞り）で試作を作り、その後、自動機（スピニング）、
又はプレス絞りの量産という方法が現在では一般的です。
手絞りの場合、製品の内面を傷や...
続きを読む

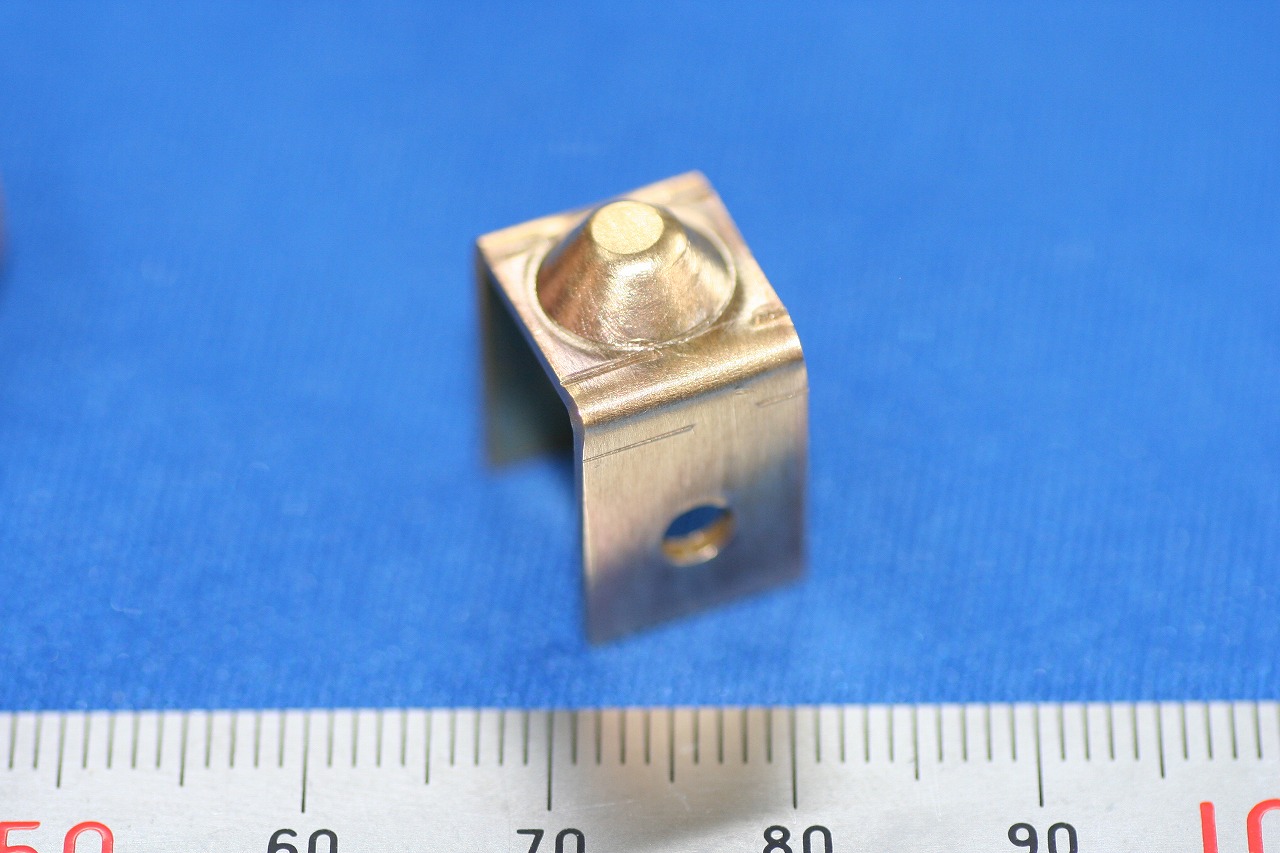

- 超精密板金 試作 洋白C-７５２１ t ０．１ ３mm角
- 【洋白C-７５２１ t ０．１ ３mm角】【100個】

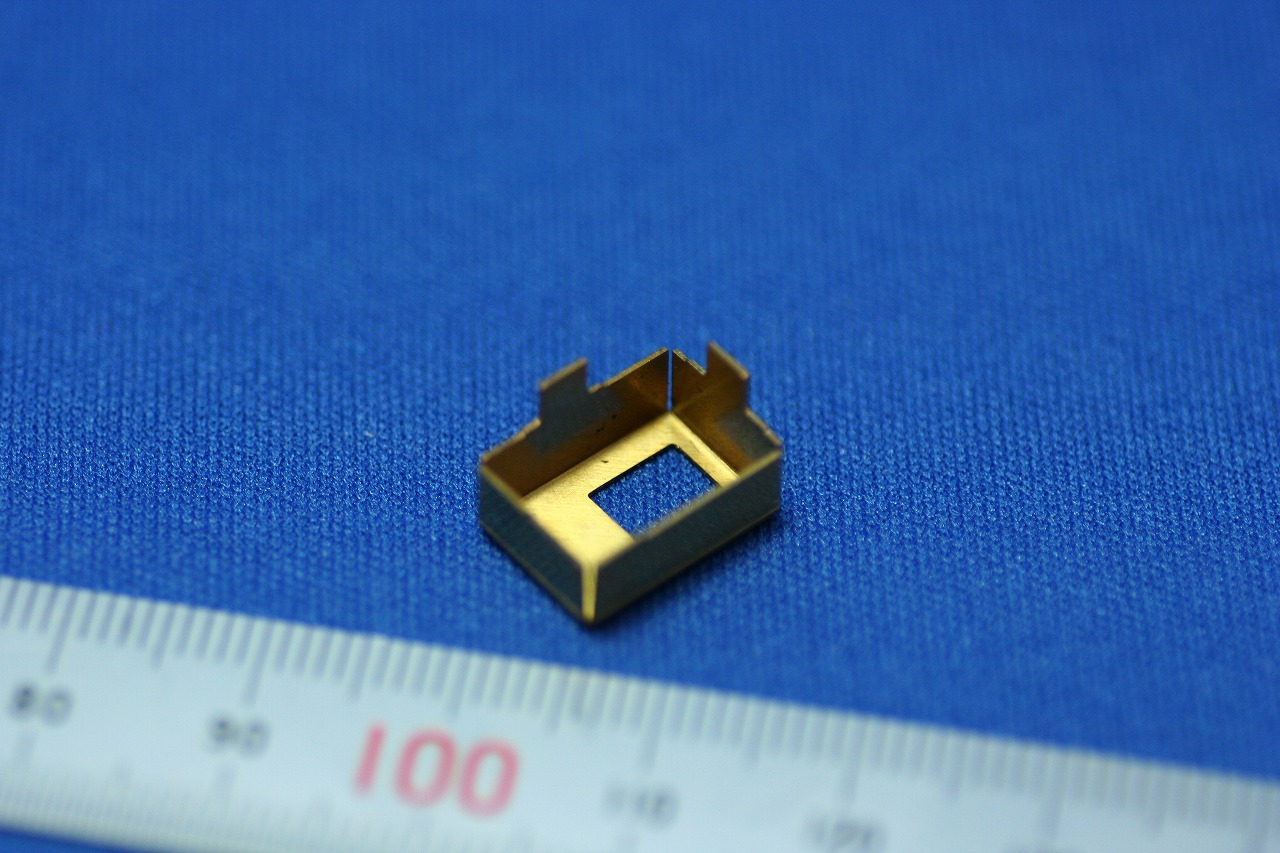

- 超精密な板金の試作で、洋白の薄板をプレスで絞っています。
この試作品は、内コーナーのRが０．１ｍｍと精度が高い金型が
要求、されるのですが、試作なので、簡易金型で微調整を行ない
ながら、しわ、ショック...
続きを読む
- へら絞り ロール加工

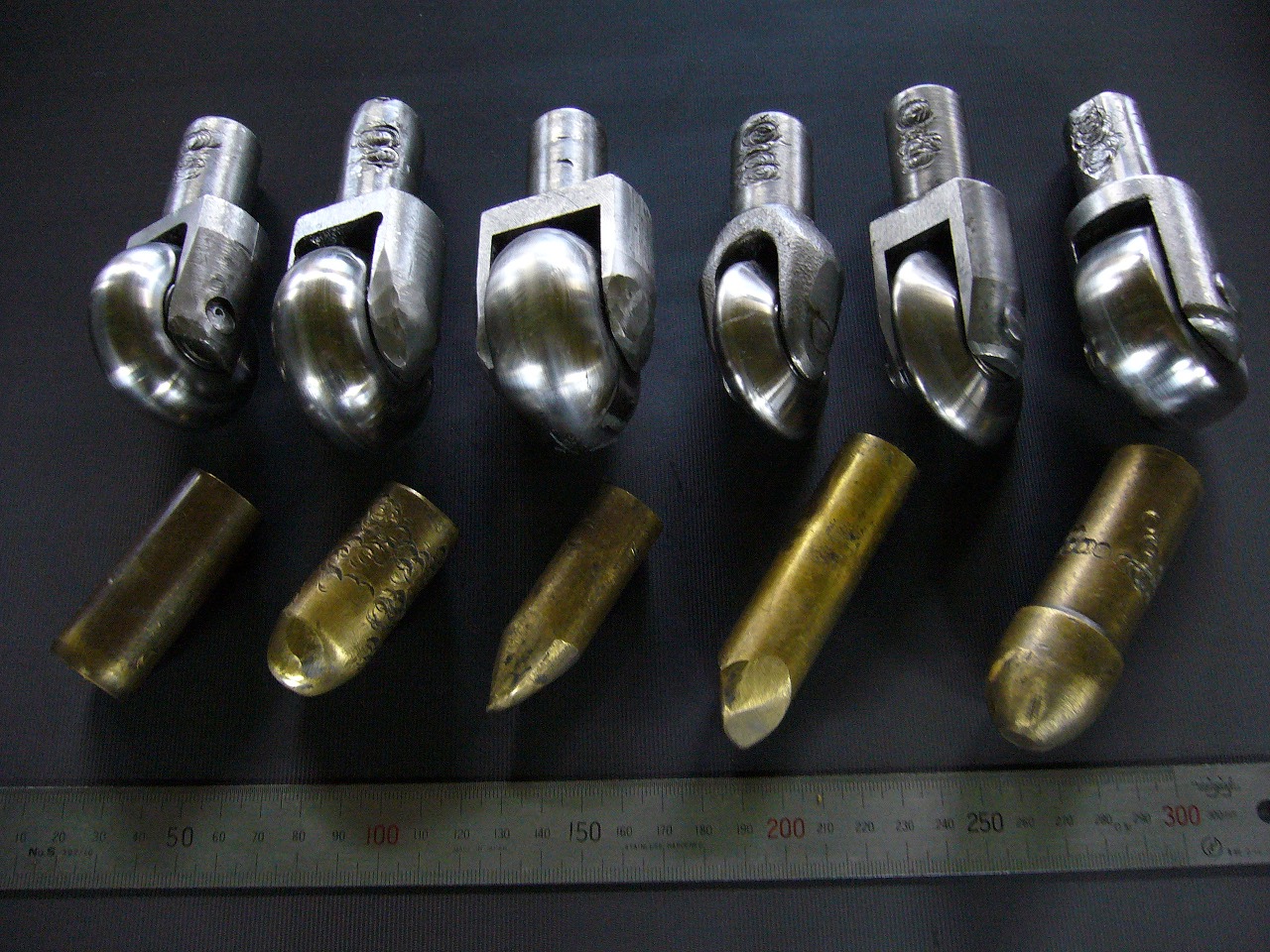

- へら絞りのロール加工です。 製品の開口部をツバ状にし、
その後、ロール専用コマで、ロール（円巻き）を行ないます。
通常、薄板をへら絞り加工した後、強度維持や変形防止の為と、
人の手に触れる外装部品の安...
続きを読む
- アルミ、プレス絞り加工 A５０５２ ｔ１．０
- 【A５０５２ ｔ１．０】【３０００個】
- アルミのプレス絞りの製品で、５０Φ×H１０の絞り部品の中に
４７Φ×H５の浅い絞り部品を入れ、その後、外周の４箇所のダボ出しで、
部品を飛び出さないように固定しています。
へら絞りに比べ、金型のコスト...
続きを読む

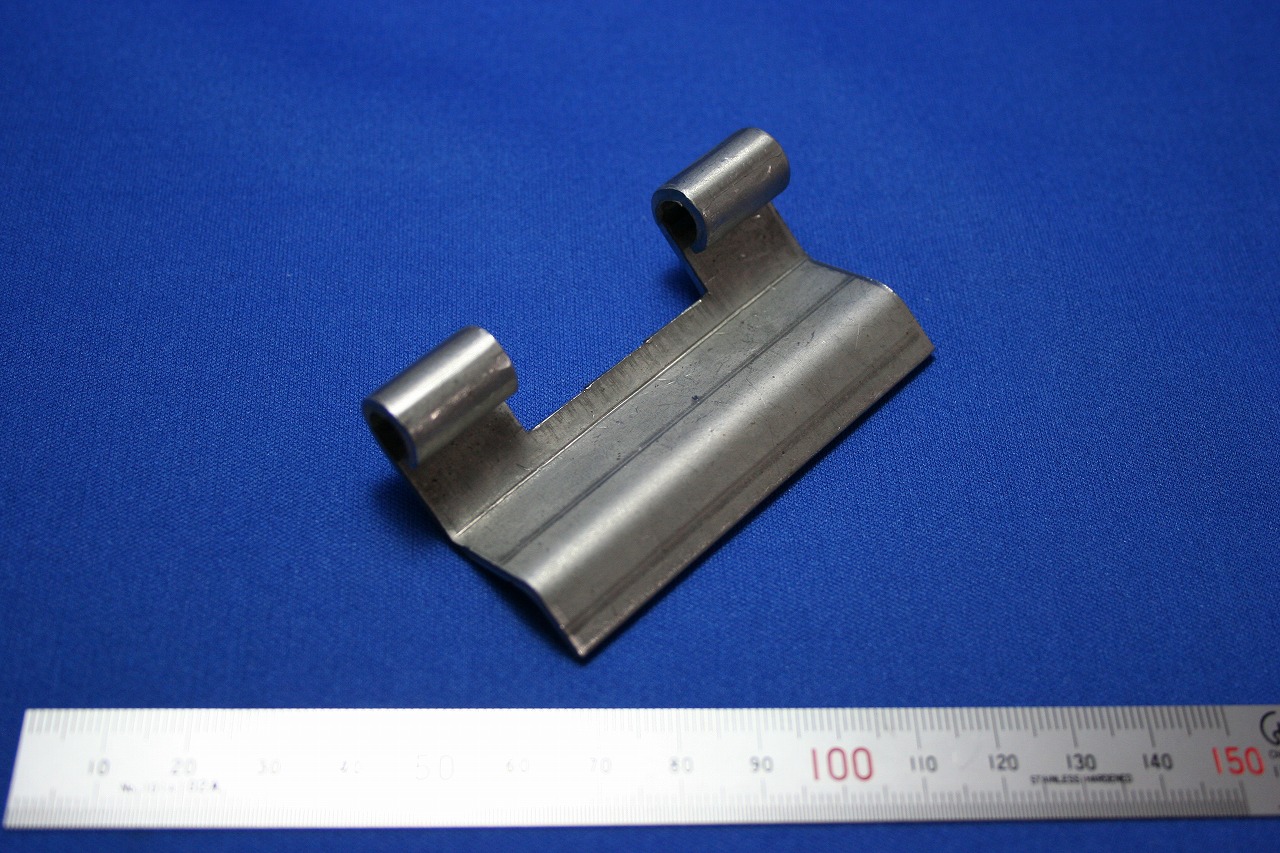

- 板金部品（蝶板・ヒンジ） SPC t ２．３ｍｍ
- 【SPC t 2．３ｍｍ】【200個】
- 鉄の板金部品（蝶板・ヒンジ）です。タレットパンチプレスで加工して、ブレーキの簡易金型
で、曲げ加工をしています。量産ですとプレス加工になりますが、少ロットの
場合は簡易金型による加工の方が金型費が安く...
